Manual
de instalación: Red LAN y Red WLAN
El cableado estructurado es
uno de los sistemas más implementados a lo largo del mundo en empresas y sitios
de trabajo en los cuales se busque el mayor ancho de banda y mayor
productividad, en cuanto a reducción de costes viene perfecto en la estimación
de costo/calidad.
Con este tipo de sistemas se
busca implementar y conectar diferentes servicios dentro de una sola red de
área local, los servicios de transferencia de datos están cubiertos y estimados
a cualquier tipo de usuario y/o cliente, así como se adaptan a diferentes
servicios que se puedan brindar en un futuro.
Para poder realizar una
instalación óptima y segura se deben tener en cuenta un sinfín de cuidados y normas
a seguir, así como recomendaciones para el acomodo de los distintos equipos.
El objetivo de este manual es
seguir paso a paso la instalación de una red de área local (LAN) y una red de
área local inalámbrica (WLAN) y poder estimar los distintos precios, objetivos,
características y componentes necesarios para poder llevar a cabo el proyecto.
Uno
de los principales problemas en el cableado de una Red podría ser, el cable
dañado o que con el tiempo termine dañándose y para eso la mejor solución seria
usar canaletas para salvaguardar los cables y así tener una mejor conexión.
En
el caso de la Red WLAN seria que hay cuartos u oficinas con paredes muy gruesas
por lo que la señal es muy baja o no llega. En estos casos se Realizaría una
instalación de un router para poder ampliar la señal para que de abasto a la
oficina y así sea más fuerte la señal.
Compartir programas y
archivos: Los programas y sus archivos de datos se pueden guardar en
un servidor de archivos, al que pueden accesar muchos usuarios de la red a la
misma vez.
Compartir recursos de Red: Los
recursos de la red incluyen impresoras, scanner y dispositivos de almacenamiento
que se pueden compartir en la red, proporcionando enlaces de comunicación que
permitan a los usuarios interactuar y compartir dispositivos.
Expansión económica de la
Organización: Las redes proporcionan una forma económica de
aumentar el número de computadoras de una organización o institución, al
permitir la conexión de estaciones de trabajo que dan paso al intercambio de
información y optimizan el desarrollo de las diferentes actividades de la
empresa.
Poderoso medio de
comunicación: Las redes proporcionan un medio de
comunicación entre personas que se encuentran muy alejadas entre sí.
Aumentar la velocidad de
transmisión de los datos: esto se logra a través del envío y
recibimiento de impulsos eléctricos, ondas electromagnéticas o cualquier otro medio
para el transporte de datos.
El objetivo de una red de
computadoras es enlazar dos o más dispositivos para que exista comunicación
entre ellos o para compartir información, es decir, hacer que todos los
programas, datos y equipos estén disponibles para cualquiera de la red que lo
solicite, sin importar la localización del sistema y del usuario.
Funcionalidad: La
red debe funcionar. Es decir, debe permitir que los usuarios cumplan con sus
requisitos laborales. La red debe suministrar conectividad de usuario a usuario
y de usuario a aplicación con una velocidad y confiabilidad razonables.
Escalabilidad: La
red debe poder aumentar de tamaño. Es decir, el diseño original debe aumentar
de tamaño sin que se produzcan cambios importantes en el diseño general.
Adaptabilidad: La
red debe estar diseñada teniendo en cuenta las tecnologías futuras y no debe
incluir ningún elemento que limite la implementación de nuevas tecnologías a
medida que se tornan disponibles.
Facilidad de administración: La
red debe estar diseñada para facilitar su monitoreo y administración, con el
objeto de asegurar una estabilidad de funcionamiento constante. Estos
requisitos son específicos para ciertos tipos de redes y más generales en otros
tipos de redes.
Uno
de los principales impactos de una instalación red serian que en la actualidad
muchas empresas se han ido modernizando haciendo instalaciones de red a las
oficinas para ser más efectivo el trabajo y sencillo. Ya que pueden monitorear
el financiamiento desde una computadora para no perder registros y guardar en
la nube o bien pueden ir guardando recopilando en un Disco duros archivos
importantes y así como también la transferencia de archivos más rápido de un
ordenador a otro.
Para
poder cumplir con todos los objetivos mencionados, primero que nada necesitamos
hacer una instalación del modem o servidor , lo cual es muy común que en cada
piso haya un cuarto para solamente el servidor y de ahí hacer las conexiones a
las oficinas ,para poder evitar que se dañe el cable lo protegeremos con
canaleta ya que esta te ayuda que no se vea el cable y sea más presentable así
mismo llegando a cada oficina instalar una roseta para poder conectarse de ahí
con un cable Ethernet a el ordenador.
De
esta manera la conexión será más fluida y el cable será protegido por la
canaleta. Y para aumentar más la señal pondríamos repetidores en lugares
estratégicos ya que con esto lo que queremos es mejor funcionalidad para todos
los ordenadores, sin dejar de un lado que el servidor será uno por planta en su
respectivo cuarto de telecomunicaciones.
El desarrollo básico y primordial fueron los planos
renderizados por software con las medidas exactas y muebles colocados y por
colocar en el inmueble.
Plano (planta 1, planta 2 & planta 3).
La manera en la que se empieza
la instalación se puede dar de dos formas; por el ensamble de equipos o por la
instalación de cableado estructurado, en este caso se utiliza la segunda ya que
es el tema principal y el tema a desarrollar. Por inicio se empieza por la adquisición
de todas las partes y mobiliario necesario para la instalación. Posterior a
esto se realiza la instalación del bastidor de telecomunicaciones que debe de
seguir especificaciones y recomendaciones necesarias para poder tener un
funcionamiento óptimo; primero que nada se debe tener en cuenta que el bastidor
debe de estar en una zona específica para la instalación, en este caso un
cuarto a manera de closet de telecomunicaciones, antes de instalar el bastidor
se deben tomar en cuenta las medidas, debe tener como mínimo una separación
frontal y trasera de 60 centímetros. También se debe de tener una conexión a
tierra en forma de barra de cobre, para evitar riesgos de descargas eléctricas.
Posterior a prever
precauciones previas a la instalación, se fija el bastidor al suelo
atornillándolo de manera firme sobre la superficie correspondiente; puede darse
el caso de que el bastidor sea movible o que cuente con llantas, pero eso varía
dependiendo de las necesidades de la empresa.
Después de la colocación del
bastidor se colocan los “racks”, en este caso fueron: Tomacorrientes, switch,
Patch Panel y enrutador. Y se atornillaron de manera adecuada. Se realiza el
conteo de equipos en las áreas de trabajo para poder realizar los Patch cord y
las rosetas, después de esto, se toman medidas para poder adecuar las canaletas
y los metros de cableados estructurados necesarios para el cableado
estructurado.
Para realizar los cables
adecuados se debe seguir una norma específica, después de esto colocar los
cables en el código adecuado a nuestra norma, se insertan en los Jacks o en los
Plugs y se ponchan con unas pinzas específicas para dicha actividad.
Una vez realizado todo lo
anterior, se colocan las canaletas y las rosetas, fijándolas a la pared (techo
o suelo, también incluyen).
Siguiendo el orden cronológico
en el cronograma de actividades: Nos dirigimos al bastidor de
telecomunicaciones y cada uno de los cables de red se agregan al Patch panel,
de esta manera también configuramos los distintos racks, como por medio de
latiguillos de red de cada estación del Patch panel; se conectan al switch y
posterior, al enrutador.
Posterior a todas las
conexiones y configuraciones, se realiza la configuración manual de red por
software, asignándole direcciones IP a los equipos de trabajo, también se
realizan actividades adicionales como las máscaras de subred, Puerta de enlace,
servidor DNS preferido/alternativo, protocolos, ping, etc.
Se recomienda realizar
verificaciones de red con el material adecuado, aunque sea un punto fuera del
cronograma se recomienda ampliamente realizar el testeo adecuado.
Los recursos con los que se
cuenta para la instalación pueden llegar a limitarse, pero si se trata del
número de equipos con los que cuenta la empresa, no tendríamos por qué vernos
afectados acerca del presupuesto, ya que lo necesario será subsidiado por la
empresa siempre y cuando sea lo justo y necesario.

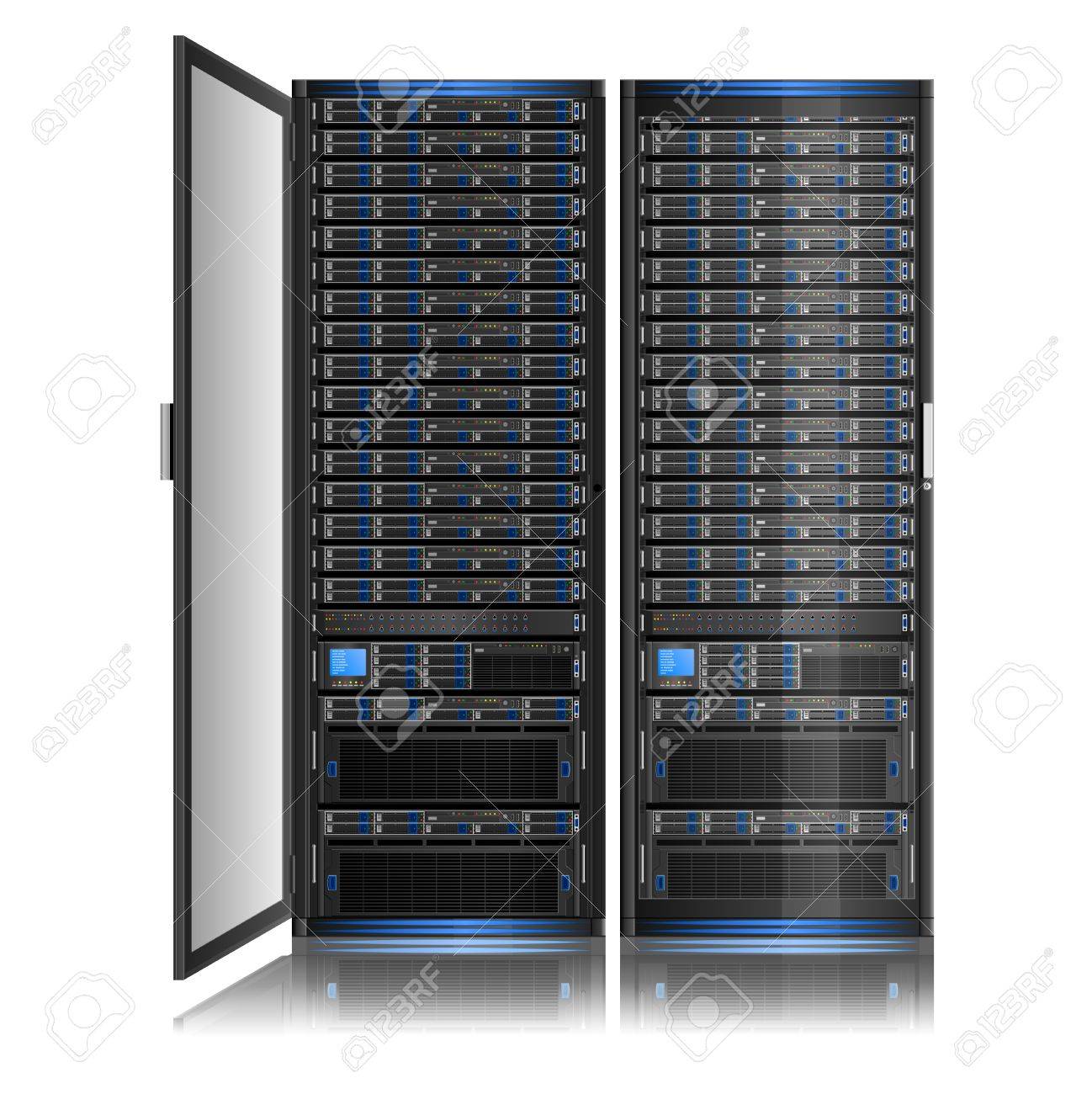

¿QUÉ ES UN SERVIDOR?
En informática, un servidor es
una computadora que, formando parte de una red, provee servicios a otras
computadoras denominadas clientes.
También se suele denominar con la palabra servidor a:
Una aplicación informática o
programa que realiza algunas tareas en beneficio de otras aplicaciones llamadas
clientes. Algunos servicios habituales son los servicios de archivos, que
permiten a los usuarios almacenar y acceder a los archivos de una computadora y
los servicios de aplicaciones, que realizan tareas en beneficio directo del
usuario final. Este es el significado original del término. Es posible que un
ordenador cumpla simultáneamente las funciones de cliente y de servidor.
Un servidor no es necesariamente
una máquina de última generación de grandes proporciones, no es necesariamente
un superordenador; un servidor puede ser desde una computadora vieja, hasta una
máquina sumamente potente (ejemplo: servidores web, bases de datos grandes,
etc. Procesadores especiales y hasta varios terabytes de memoria). Todo esto
depende del uso que se le dé al servidor. Si usted lo desea, puede convertir al
equipo desde el cual usted está leyendo esto en un servidor instalando un
programa que trabaje por la red y a la que los usuarios de su red ingresen a
través de un programa de servidor web como Apache.
Por lo cual podemos llegar a la conclusión de que un servidor también
puede ser un proceso que entrega información o sirve a otro proceso. El modelo
Cliente-servidor no necesariamente implica tener dos ordenadores, ya que un
proceso cliente puede solicitar algo como una impresión a un proceso servidor
en un mismo ordenador.
¿QUÉS UNA ESTACIÓN DE TRABAJO?
En informática una estación de
trabajo (en inglés Workstation) es un microordenador de altas prestaciones
destinado para trabajo técnico o científico. En una red de computadoras, es una
computadora que facilita a los usuarios el acceso a los servidores y
periféricos de la red. A diferencia de una computadora aislada, tiene una
tarjeta de red y está físicamente conectada por medio de cables u otros medios
no guiados con los servidores. Los componentes para servidores y estaciones de
trabajo alcanzan nuevos niveles de rendimiento informático, al tiempo que ofrecen
fiabilidad, compatibilidad, escalabilidad y arquitectura avanzada ideales para
entornos multiproceso.
Lo de las computadoras en
general, las computadoras promedio de hoy en día son más poderosas que las
mejores estaciones de trabajo de una generación atrás. Como resultado, el
mercado de las estaciones de trabajo se está volviendo cada vez más
especializado, ya que muchas operaciones complejas que antes requerían sistemas
de alto rendimiento pueden ser ahora dirigidas a computadores de propósito
general. Sin embargo, el hardware de las estaciones de trabajo está optimizado
para situaciones que requieren un alto rendimiento y fiabilidad, donde
generalmente se mantienen operativas en situaciones en las cuales cualquier
computadora personal tradicional dejaría rápidamente de responder.
¿QUÉ ES UNA TARJETA DE RED?
Una tarjeta de red o adaptador de red es un periférico que permite la
comunicación con aparatos conectados entre sí y también permite compartir
recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc.).
A las tarjetas de red también se les llama NIC (por network interface card; en
español "tarjeta de interfaz de red"). Hay diversos tipos de
adaptadores en función del tipo de cableado o arquitectura que se utilice en la
red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más
común es del tipo Ethernet utilizando una interfaz o conector RJ-45.
Aunque el término tarjeta de red se suele asociar a una tarjeta de
expansión insertada en una ranura interna de un computador o impresora, se
suele utilizar para referirse también a dispositivos integrados (del inglés
embedded) en la placa madre del equipo, como las interfaces presentes en las
videoconsolas Xbox o las computadoras portátiles. Igualmente se usa para
expansiones con el mismo fin que en nada recuerdan a la típica tarjeta con
chips y conectores soldados, como la interfaz de red para la Sega Dreamcast,
las PCMCIA, o las tarjetas con conector y factor de forma Compact Flash y
Secure Digital SIO utilizados en PDAs.
¿QUÉ
ES UN CONMUTADOR DE RED?
Un conmutador o switch es un dispositivo digital de lógica de
interconexión de redes de computadores que opera en la capa de enlace de datos
del modelo OSI. Su función es interconectar dos o más segmentos de red, de
manera similar a los puentes de red, pasando datos de un segmento a otro de
acuerdo con la dirección MAC de destino de las tramas en la red.
Los conmutadores se utilizan cuando se desea conectar múltiples redes,
fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un
filtro en la red, mejoran el rendimiento y la seguridad de las redes de área
local. Un
conmutador en el centro de una red en estrella.
¿QUÉ ES UN CONCENTRADOR DE
RED?
Un concentrador o hub es un
dispositivo que permite centralizar el cableado de una red y poder ampliarla.
Esto significa que dicho dispositivo recibe una señal y repite esta señal
emitiéndola por sus diferentes puertos.
¿QUÉ ES UN REPETIDOR?
Un repetidor es un dispositivo electrónico que recibe una señal débil o
de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que
se puedan cubrir distancias más largas sin degradación o con una degradación
tolerable.
El término repetidor se creó con la telegrafía y se refería a un dispositivo
electromecánico utilizado para regenerar las señales telegráficas. El uso del
término ha continuado en telefonía y transmisión de datos.
¿QUÉ ES UN ROUTER?
Un router —anglicismo, también
conocido como encaminador, enrutador, direccionador o ruteador— es un
dispositivo de hardware usado para la interconexión de redes informáticas que
permite asegurar el direccionamiento de paquetes de datos entre ellas o
determinar la mejor ruta que deben tomar. Opera en la capa tres del modelo OSI.
¿QUÉ ES UN BRIDGE?
Un puente o bridge es un dispositivo de interconexión de redes de
ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI.
Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo
el pasaje de datos de una red hacia otra, con base en la dirección física de
destino de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo
protocolo de establecimiento de red.
NIC inalámbricas
Para comunicarse de forma
inalámbrica, los terminales requieren una NIC inalámbrica que incorpore un
transmisor o un receptor de radio y el controlador de software necesario para
que funcione.
Las computadoras portátiles,
las Tablet PC y los Smartphone ahora incluyen NIC inalámbricas integradas. Sin
embargo, si un dispositivo no tiene una NIC inalámbrica integrada, se puede
usar un adaptador inalámbrico USB.
Punto de acceso
Punto
de acceso: proporciona acceso inalámbrico 802.11a/b/g/n/ac.
Switch: proporciona un switch
Ethernet 10/100/1000, full-dúplex, de cuatro puertos para conectar dispositivos
por cable.
Router:
proporciona un Gateway predeterminado para la conexión a otras infraestructuras
de la red.
La siguiente lista contiene
los elementos necesarios y utilizados en la completa instalación del cableado
estructurado realizada en un edificio de dos plantas con las medidas indicadas
en los planos del proyecto. También se analiza el precio a herramientas
utilizadas en la instalación, al igual que se descarta la mano de obra, el
mantenimiento y el precio de los equipos del área de trabajo, ya que la empresa
ya contaba con estos.
COMPONENTE
|
NUMERO DE MATERIAL UTILIZADO
|
MONTO
|
Canaleta
|
127 M Aprox.
|
$22,
860.00
|
Cable
de red
|
200 M Aprox.
|
$3,800.00
|
Plugs Rj45 Cat. 6
|
100
|
$374.68
|
Jacks Rj45 Cat. 6
|
42
|
$560.00
|
Rosetas
|
21
|
$560.28
|
Routers
|
4
|
$3,120.00
|
Switch
|
2
|
$1,860.00
|
Patch Panel cat. 6e
|
2
|
$1, 580.00
|
Rack/Bastidor.
|
3
|
$12, 371.40
|
TOTAL
|
$47,
086.36
|
Los resultados han sido los
esperados; Velocidad de internet alta, estaciones de trabajo con los recursos
locales necesarios para el trabajo en la empresa, el acomodo estético y
funcional del cableado estructurado, etc. También se espera el buen
funcionamiento a largo plazo del cableado estructurado, el único problema con
el que podría estar envuelta la post-instalación puede ser el mal uso del
cableado y el poco cuidado, así como negligencias de parte de la empresa sin
respetar las normas y cuidados necesarios, se prevé el mantenimiento realizado
a medianos plazos, por lo cual está cubierto el funcionamiento óptimo, siempre
y cuando se respeten las normas de seguridad así como de cuidado e higiene.
Laboratorio 1
Base de datos:
Plano Fisico:
Diagrama de Red:
Presupuesto:
nombre
|
unidades
|
p. unitario
|
subtotal
|
bastidor
|
1
|
$2784
|
$2784
|
Patch
panel
48
puertos
|
1
|
$595
|
$595
|
Swith
8 puertos
|
1
|
$1084
|
$1084
|
Rollo
de cable utp
|
305m
|
$12
|
$4617
|
plugs
rj45
|
100
|
$6
|
$385
|
Jacks Rj45 Cat. 6
|
42
|
$33
|
$560.00
|
Canaleta
pvc
|
31.5m
|
$34
|
$1071
|
Rosetas
con 4 nodos
|
12
|
$193
|
$2316
|
mouse
|
42
|
$99
|
$4,158
|
teclado
|
42
|
$138
|
$5,796
|
Monitor
hp
|
42
|
$1,779
|
$74,718
|
CPU
hp COMPAQ PRO 6000
|
42
|
$1,999
|
$83,958
|
|
TOTAL:
|
$182,042
|
Laboratorio 2Base de datos:
Plano fisico:
Diagrama de Red:
Presupuesto:
nombre
|
unidades
|
p. unitario
|
subtotal
|
bastidor
|
1
|
$2784
|
$2784
|
Patch panel 48 puertos
|
1
|
$595
|
$595
|
Swith 8 puertos
|
1
|
$1084
|
$1084
|
cable utp cat 6
|
55m
|
$12
|
$660
|
plugs rj45
|
100
|
$6
|
$385
|
Jacks Rj45
|
49
|
$27
|
$1,323
|
Canaleta PVC 2m
|
30m
|
$180
|
$5400
|
Rosetas con 4 nodos
|
8
|
$193
|
$1544
|
Canaleta salva cables 1m
|
9
|
$295
|
$2655
|
mouse
|
49
|
$99
|
$4,851
|
teclado
|
49
|
$138
|
$6,742
|
Monitor HP v194
|
49
|
$1,490
|
$73,010
|
CPU Dell
|
49
|
$1,800
|
$88,200
|
|
TOTAL:
|
$189,223
|
Laboratorio 3
Base de datos:
Plano fisico:
Diagrama de Red:
Presupuesto:
nombre
|
unidades
|
p. unitario
|
subtotal
|
bastidor
|
1
|
$2784
|
$2784
|
Patch panel 48 puertos
|
1
|
$595
|
$595
|
Swith 8 puertos
|
1
|
$1084
|
$1084
|
cable utp cat 6
|
55m
|
$12
|
$660
|
plugs rj45
|
100
|
$6
|
$385
|
Jacks Rj45
|
20
|
$27
|
$540
|
Canaleta pvc 2m
|
20.5m
|
$180
|
$3690
|
Rosetas con 4 nodos
|
10
|
$193
|
$1930
|
Canaleta salva cables 1m
|
4.5
|
$295
|
$1475
|
mouse
|
30
|
$99
|
$2,970
|
teclado
|
30
|
$138
|
$4,140
|
Monitor HP v194
|
30
|
$1,490
|
$44,700
|
CPU core i5
|
30
|
$3,300
|
$99,000
|
|
TOTAL:
|
$163,953
|
Laboratorio 4
Base de datos:
Plano Fisico:
Diagrama de Red:
presupuesto:
nombre
|
unidades
|
p. unitario
|
subtotal
|
bastidor
|
1
|
$2784
|
$2784
|
Patch panel 48 puertos
|
1
|
$595
|
$595
|
Swith 8 puertos
|
1
|
$1084
|
$1084
|
cable utp cat 6
|
105m
|
$12
|
$1260
|
plugs rj45
|
100
|
$6
|
$385
|
Jacks Rj45
|
40
|
$27
|
$1,080
|
Canaleta pvc 2m
|
41m
|
$180
|
$3780
|
Rosetas con 4 nodos
|
8
|
$193
|
$1544
|
mouse
|
40
|
$99
|
$3,960
|
teclado
|
40
|
$138
|
$5,520
|
monitor
|
40
|
$1450
|
$58,000
|
CPU vostro 260 Dell
|
40
|
$2,600
|
$104,000
|
|
TOTAL:
|
$183,992
|
Laboratorio 5
Base de datos:
Plano Fisico:
Diagrama De red:
presupuesto:
nombre
|
unidades
|
p. unitario
|
subtotal
|
bastidor
|
1
|
$2784
|
$2784
|
Patch panel 48 puertos
|
1
|
$595
|
$595
|
Swith 8 puertos
|
1
|
$1084
|
$1084
|
cable utp cat 6
|
103m
|
$12
|
$1236
|
plugs rj45
|
100
|
$6
|
$385
|
Jacks Rj45
|
33
|
$27
|
$891
|
Canaleta pvc 2m
|
31m
|
$180
|
$5580
|
Rosetas con 4 nodos
|
8
|
$193
|
$1544
|
mouse
|
32
|
$99
|
$3,267
|
teclado
|
32
|
$138
|
$4,416
|
Monitor P2319h Professiona
|
32
|
$4,350
|
$139,200
|
CPU Core I5 Optiplex
|
32
|
$2,499
|
$79,968
|
|
TOTAL:
|
$240,950
|
